Technics ST-8200 ワイドFM化実験

Technics ST-8200 FM/AM STEREO チューナー
　　　　　　　　　　　ワイドＦＭをどこまで受信できるかな？の実験　＋　ウッドケースに入れる

６　完成

　　510円で入手したチューナーで遊んでみました。
　　ｗｅｂに　サービスマニュアル（テクニカルガイド）はあるんですが、解像度がちょっと低く、回路図などの判読が難しいのがちょっと残念です。

　　使った板は、別な工作で使った「コンパネ」の端材です。
　　「コンパネ」の値段が上がりましたね。数年前と比べて２倍でした。端材も　捨てられないです。
　　「コンパネ」は　他の材料と比べて価格が安くていいのですが難点が一つ。製造時に使う接着剤のニオイが抜けるまで臭いということです。合板にスタンプが押されていますね。Ｆ☆　のマーク。
　　☆の数が少ないと　ホルムアルデヒド　の放出量が多いそうです。最も少ないのは　Ｆ☆☆☆☆　みたいです。間違ってたらゴメンナサイ。
　　修理　～　FMワイド化　～　ウッドケース　まで楽しみました。出費。仕方ないですね。趣味なんで。

純正のオプションは、ＳＨ－７８０。当時の価格￥４０００。写真は、こちらにありました。
写真を参考にして、手元にあった端材で作ってみた。ボンドが乾くまで放置。
どう塗装しようか。切り口の処理をどうしようか。
ホームセンターの店頭を見て回り、検討します。

電球の定格が書いてある。
電圧６．３Ｖ用ですが　１２Ｖラインにつながってます。

オリジナルの目盛り板と同じような色の紙を購入（Ａ３サイズで１０枚４００円　タント紙１００ｋｇ　色名　Ｙ－８）、これに作ったメモリをプリントアウト。
Ａ３サイズだから家庭用のプリンタでは難しい？

局発トリマ

カバー範囲を７６～９５ＭＨｚになるよう目標にします。

初期状態では、７６MHｚより少し低い周波数までカバーしていますが、ここは　ダイヤル左いっぱいを７６ＭＨｚにしようと思います。
そして、ダイヤル右いっぱいを９５ＭＨｚにしたいと思います。
日本のＦＭ受信機は、受信周波数より　ＩＦ周波数だけ低い局部発振周波数となりますので　６５．３～８４．３ＭＨｚが局部発振になるはず。
(本機のIFは、基本１０．７ＭＨｚですが、個体によりセラミックフィルターのばらつきにより少々ずれています。フィルターについている色のマーカーで識別できます
私の場合は、マーカー色が「黒」だったので　１０．６５ＭＨｚでした。）
周波数カウンタで測定すれば手っ取り早いと思ってました。実際に周波数カウンタを当ててみると　うまく測定できない。周波数カウンタの
プローブの静電容量が影響して測定できませんでした。（私の場合は）
そこで、ダイヤルを右いっぱいにして　ＳＳＧで信号を出しながら　受信周波数を探ってゆく方法をとりました。
局発トリマを少しまわしては、ＳＳＧで受信周波数を探る。
次に、ダイヤルを左いっぱいにして、７６．０ＭＨｚが受かるように局発コイルのコアを調整する。
これを繰り返しながら受信範囲を広げていきました。
この調整では、７６．０～９３．７ＭＨｚがいっぱいでした。
そこで、局発トリマと並列になっている　７ｐFのセラミックコンデンサの静電容量を減らしてみることにしました。
５ｐFで試してみることに。
セラミックコンデンサを交換して、調整を繰り返したところ、目標の７６～９５ＭＨｚにできました。

このあとは、トラッキング調整です。

７７MHｚを受信して、RF段のコイルで受信感度をあげる。次に　９３MHzを受信してＲＦ段のバリコントリマで感度を上げるを数回繰り返して
トラッキング調整は完了。

注意点は、トリマコンデンサ、コイルとも　コアドライバなどを使うことです。正しい工具を使わないと壊してしまいます。

交換した半固定抵抗器（１０ｋΩ）

ＲＦ段トリマ
（アンテナコイル）

ＲＦ段トリマ

局発コイル

ＲＦ段コイル

１　まずは初期動作テスト

　ST-8200　は、オーディオの全盛期で、　ＦＭ放送が、まだ音楽ソースの主役であった時代、「エアーチェック」が盛んにであった時代に発売されたチューナーです。
この時代のチューナーは　音楽を楽しむばかりでなく佇まいを同時に楽しめることで、好きです。
部屋の照明を少々落とすと、真空管アンプのヒーターからオレンジ色の光がポーとみえ、チューナーのダイヤルやメーターの照明ランプ、オープンリールデッキの
ＶＵ計のランプなどが浮かび上がる。そして、ゆったりと音楽を楽しむ。なんとも、贅沢な時間だと思います。
私は、ＳＴ－９３００を使っていますが　ヤフオクで見かけ、ついついポチッとしてしまいました。
価格も　５１０円とＦＢです。（すみません。ＦＢはアマチュア無線用語です。すばらしいという意味です）
　今回は、局部発振回路を調整して　ワイドＦＭの範囲の受信をしてみようと思います。
ワイドＦＭとよばれる　９０．０～９４．９ＭＨｚに　ＡＭラジオ局の放送が送信されています。私の地元でも、ＡＭ局の中継局の停波が当初の予定を延長して続いています。
このまま終了なのかな？　ＡＭラジオが終了に向けて着々と進んでいるようです。車のラジオは　ワイドＦＭに対応しません。

ＡＭラジオ放送という一つの時代が終わろうとしています。（ＮＨＫと一部の民放は残るらしい）むか～し、日本全国のＡＭラジオのベリカードを集めた頃を思い出しています。

ＲＦ段バリコン

ステレオにならない　ランプが点灯しない件

結論から書くと、ステレオ復調ICのＶＣＯを設定する半固定抵抗の不良と、電球切れでした。
ＶＣＯの調整用半固定抵抗　（１０ｋΩ）ですが　テスターで確認すると　１６ｋΩありました。この時点で、疑えば早かったんですが時間がかかってしまいました。
IC周辺の電解コンデンサを外してチェック、基板のスルーホールの導通確認など一通りやったあと、はて？と思い、半固定抵抗をチェックした次第です。反省。
半固定抵抗をまわしきっても　０Ωにならない。最小２ｋΩでした。半固定抵抗を　交換して、ＶＣＯを調整。１９．０００ｋＨｚに調整できた。

塗装中

令和６年（２０２４年）１１月１６日(土)

チューナが収まるか確認

５　ウッドケース

　ｗｅｂ情報で、純正のウッドケースがオプションであったらしいです。ウッドケースに入った写真もありますね。これは自作したくなりました。

関係の無い話ですが。。。。。
メーターの下の照明電球部分です。メーターの明るさを制限するためか
穴あきのテープが貼ってある。
なかなかこまかなことまで気を配っている作りに感心した。

元の場所に取り付けた様子です。

元のリード線に代替の電球をハンダつけし、
熱収縮チューブをかぶせた
あえて、ＬＥＤにはしませんでした。

切れた電球　と　交換する電球

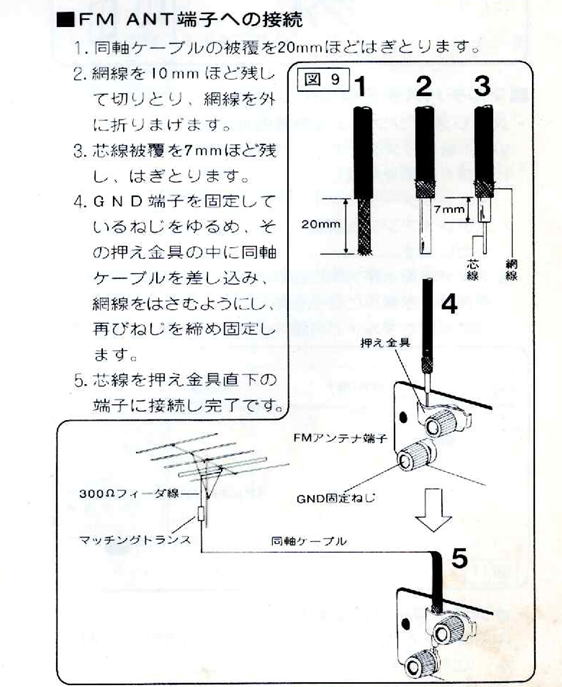

アンテナ入力段

音は　確かにステレオになりましたが　ステレオランプが点灯しません。電球には電圧が来ていますので　電球切れ。定格は　回路図では　６．３Ｖ　４５ｍＡみたいです。

ネジが錆びていたので
　　ステンレス製のネジに交換（４本）
６角レンチをつかうステンレスネジ　Ｍ６×１０

ＦＭが９５まであるでしょ！
　　　　　　（写真が解像度不足でした）

ネジが１本　欠品だった。
似たネジを入手し、少々加工して取り付け

メモリを自作して　貼り付けた

４　ステレオにならない。ステレオランプが点灯しない

5pFに交換

局発バリコン

これはAM用

３　目盛り板をつくる

ワイドFM受信をするようになりましたので、目盛りが合わなくなりました。目盛り板を作ることにしました。
ところが、この目盛り板ですが、強力な両面テープ？で貼ってあり、剥がすことを断念。
薄いクリーム色の紙に、ＣＡＤソフトを使って目盛りをつくりプリントアウト。切り抜いて貼る作戦。

局発トリマ

０．はじめに

　購入時　「ジャンク」ですので　初期動作テストをした結果、音がでませんでした。ＡＭ・ＦＭ・ピンクノイズ（このチューナ特有のモード）ともに出ない。
スイッチを何回か切り替えたところ、一瞬　音が出たので、スイッチ接点の汚れ？であろうと判断。
接点クリーナを少量使ってみた。無事に回復しました。　ＦＭ・ＡＭともに放送の受信を確認しました。

いかがですか？　このたたずまい。
これが　いいなぁ～　と　思ってるのは私だけ？　ですね。

こんな　記事を書いていたら　ニュースで　神太郎さんの訃報が報道された。神太郎さんといえば、このチューナーが販売されていた時期　まだ国内に民放ＦＭは４局だった時代、
日曜日の昼の放送　「東芝ステレオサンデーミュージック」　に出演されていました。
番組テーマ曲もよく覚えています。

https://kamifu1958.exblog.jp/23808313/

ＦＭ放送番組の話題ついで。土曜の午後１時だったか？　コーセー化粧品歌謡ベストテン　ご存じでしょうか。この番組テーマ曲のＣＤを見つけ　買ってしまいました。
オープニング　や　エンディングテーマ曲が収録されてます。
それから、平日の午後に　ＦＭ東京で放送されていた　ステレオ歌謡バラエティー　の　番組テーマのレコード　（こちらはシングル盤）　も見つけた。

大きな穴が空いているのは　チューナーの底面の放熱穴をふさがないためです。

切り口の処理は工作用の2㎜厚の木材を貼り付けてみました。

続いて、チャンネルセパレーションの調整をしたが、元の位置で問題無かったようでした

交換する電球が純正ではないので　この抵抗を調整した。

１８０Ωが入ってますが、１２０Ωに替えた。消費電力を計算すると　1/2W以上必要
実際に点灯させてみると　もうちょっと減らしてもいいかと思います。少し暗めですが　電球をゴムパッキンに
差し込む量を調節してSTEREOインジケータのレンズに電球が近づき結果的に明るく見えるようです。

電球に直列に抵抗が入ってる。

※　バリコンにCRC５５６など　絶対にかけちゃダメです。取り返しがつかなくなるそうです。

このような感じです。分解ついでに、パネルやツマミもきれいに洗いました。
