ＦＣ２６フロントパネル作り

FURUNO フルノ　FC-26 漁船用　27ＭＨｚ　ＳＳＢ　トランシーバ　のフロントパネル　レストア　ほか　　　　　　　　　

５．ゴム足と　スタンドをつけます

　　ｉｃｏｍ　ＩＣ７３６のジャンクを２台もっています。ここから　ゴム足と　スタンドを外して　再利用しようと思います。
　
　

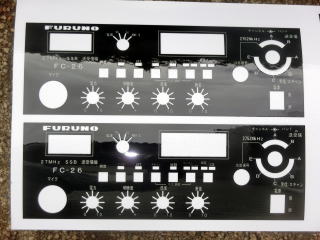

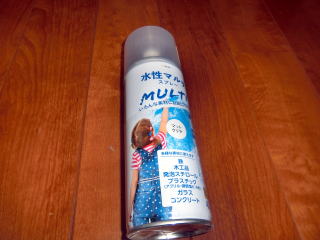

２．写真用紙に印刷して　透明の艶消しタイプのスプレー塗料を塗りました。

　　透明塗料を使うと　プリンターのインクが滲んでしまうかなと心配しましたが問題ありませんでした。

ＦＣ－２６が２台あるけど　1台分は、始めてしまいましたので、がんばってビニールをはがして再塗装しますが
　もう1台は　がんばれないかも．．．．．．．

４．ケースが傷んでます

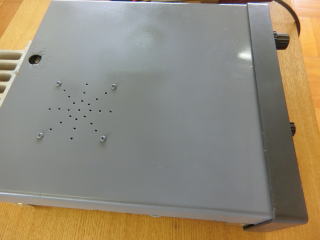

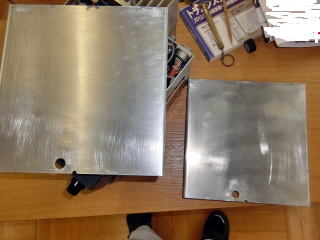

　　ケース　上下が潮風で　地のアルミが傷んでいて　白い粉が出てます。何とかしようとおもいます。
　はじめは　粘着性のシートを貼る　とか　考えましたが　ホームセンターで眺めていましたが　気に入ったものが見つかりません。

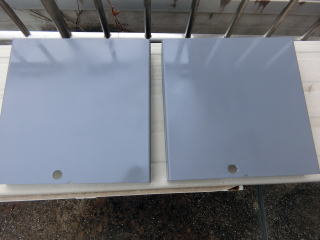

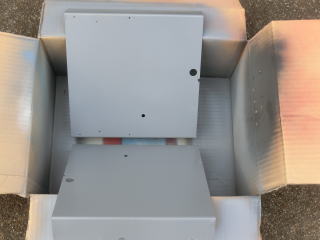

　そこで　元のビニールをはがして　塗装することにしました。

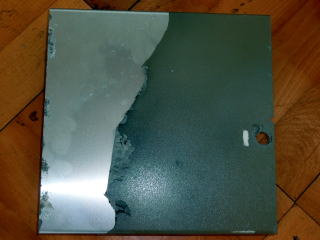

　これが　想像以上に大変。ビニールシートをはがすのが　大変です。上のカバーのシートをはがすのに　５日。ずっとやってたわけではないけど　手が痛くなります。
　接着されたビニルを剥がす秘策はないもんでしょうか。
　

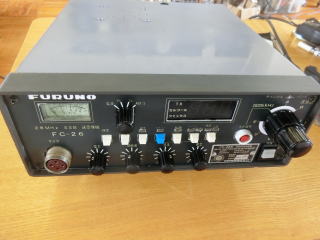

画像処理で　こんな感じにした。

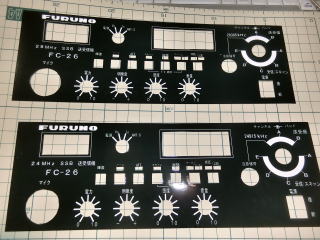

２７ＭＨｚという文字を　２８ＭＨｚにしようかとか　２４ＭＨｚにしましょう。
２台あるので　２つ分というわけです。

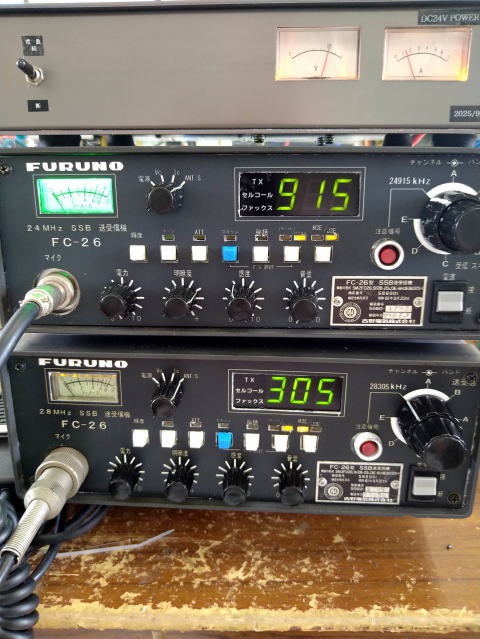

（上）　２４Ｖの電源装置。ラジケータで電圧計　電流計をつけました。目盛りをつくり黄色のＬＥＤでメータの照明をつけてみました。
　　　　電源のパイロットランプを兼ねてます。電源容量は　最大６．５Ａ。送信時の電流は　およそ４Ａなので　２台同時送信は無理です。

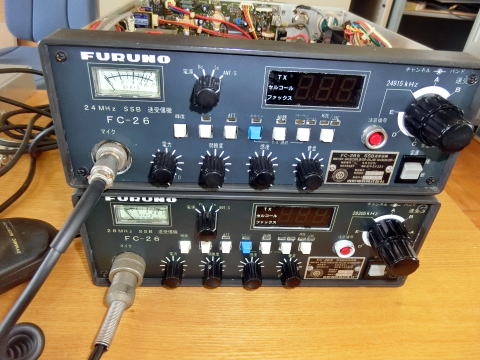

（中）　２４ＭＨｚにした　ＦＣ－２６です。Ｐｃｈは　ＦＴ８の周波数　２４．９１５MHｚ。

（下）　２８MHｚにした　ＦＣ－２６です。Ｐｃｈは　ＡＭメインチャンネル　２８．３０５MHｚ。
　　　　２８．２０５MHｚのほうがよかったかな？

いずれも　４０ｃｈ　×　５バンク　＋　１ｃｈ　送受信　可。プリセットは　０．５ｋＨｚステップで設定できます。

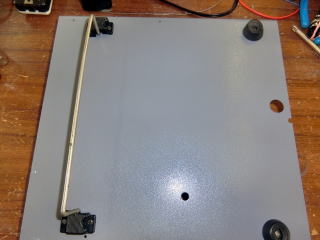

２台とも　ゴム足とスタンドを装着。
スタンドは、金属製のバー部分の長さが、長すぎます。ＦＣ－２６に合うように　カットして　曲げ加工をしました。
ジャンクの　ＩＣ７３６が役立った。燃えないゴミに出さずにおいておいて良かった。

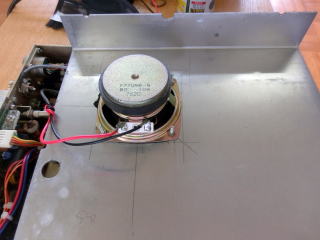

　１００円ショップで　黒色の不織布を用意しようと思っていたのですが、

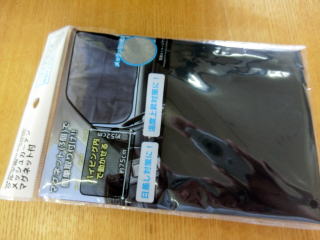

白いものしか見つからず　仕方がないので　自動車用のサンシェードネットにしました。。　

３．穴の部分を切り抜く

　　カッターで切り抜くのですが　下手で　一般的なカッターを使ったら　見事に失敗。
テレビ番組　ＴＢＳ系　プレバト　の　消しゴムハンコで　よく見かけるカッター　あれなんていうのかな？　と　ローカル局にきいたら　「デザインカッターっていうんだ」と
教えていただき近所のホームセンターに買いに行きました。５００円くらいのものと　１０００円くらいのものがおいてありました。違いは　付属の刃の種類でした。

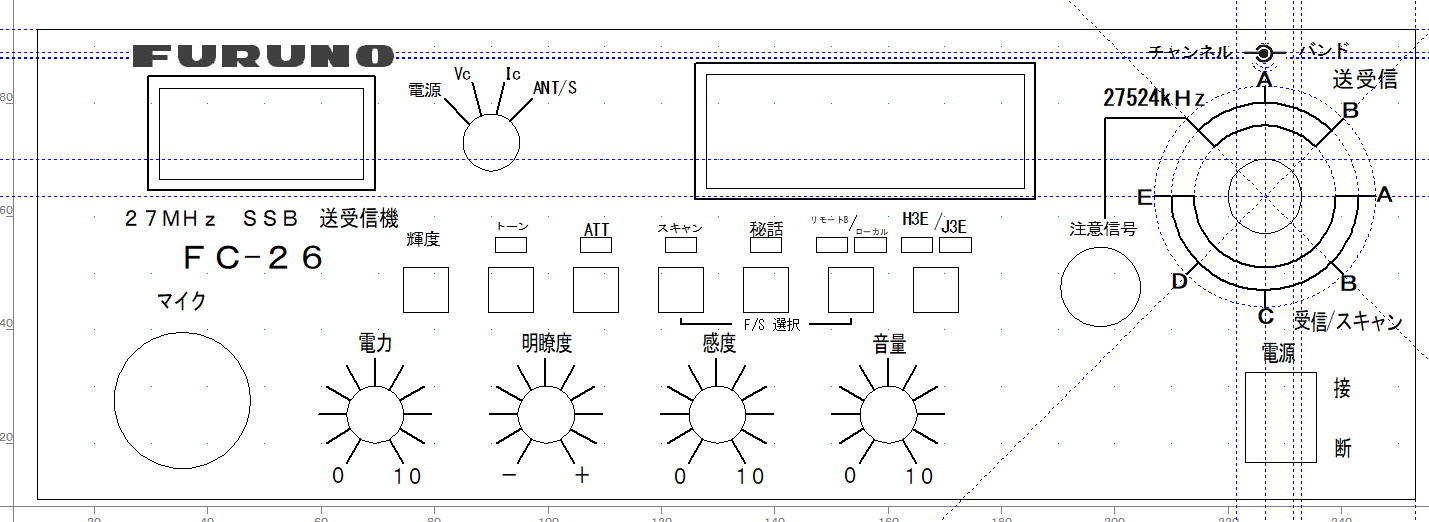

１．フロントパネルの文字などを　ＣＡＤソフトを使って　パソコン上で再現。

　　ノギスを使いながら　実際のフロントパネルを計測しながら　位置を決め、文字を入れていきます。
　フロントパネルの文字の入りは　「白」　です。白のインクで印刷できるプリンターは　手元にありません。
　
　１．ＣＡＤソフトで書いたパネルを　ＢＭＰ形式で出力。画像は　白黒の２値なので　白と黒を反転させる。
　　　文字が白で、残りは黒になっているはずです。

　２．着色するので　カラーモードに変更。黒になった部分を、フロントパネルの色に似せて塗りつぶす。

　３．写真用紙に印刷。

　４．表面を透明の艶消しスプレー塗料で塗装

　５．切り抜いて　元のアルミ製のパネルに貼る。

という構想です。

０.こちらのページでは　傷んだフロントパネルのレストア　ほか　をやってみた報告です。

　　２台のＦＣ－２６が手元にあるのですが　どちらも　外見上や　無線機自体の傷み具合は　多少の違いはありますが似た感じです。
　やはり　船舶で使われ、製造から３０年以上経過しているものでから仕方ないかなと思います。
　潮風の中、使われる中で良く設計されていると関心する部分もたくさんあります。
　今回は　せっかく手に入れた　ＦＣ－２６ですので　外見も　カッコよく　したいと思います。
