いや〜 懐かしいです。１９７５年 ３月号です。１９７５年だと えーと 昭和５０年ですね。 もう ４５年前です。 この本の裏表紙の広告は ｋｅｎｃｒａｆｔ のキットですね。 「ＴＲＩＯ」 現在の ＫＥＮＷＯＯＤの キットです。
当時 作ってみたかったけど 買えませんでした。（当然ですが）
このシリーズのパワーアンプが 秋葉原の 小沢電気さんの店頭に ならんでました。 小沢電気さんは もうないのかな？
最近は 秋葉原も 行かなくなってしまいました。 日本に製造工場が 少なくなったせいか 魅力的な ジャンク品 が 少なくなったように感じています。
メーターユニットが取り出せます。
リード線の位置を覚えておいてはんだを取ります。

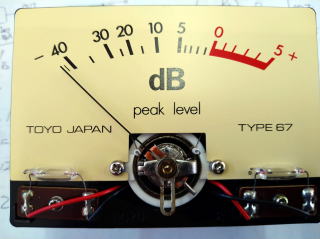

フロントカバーを外す。
ねじが２本見えます。慎重に外します。

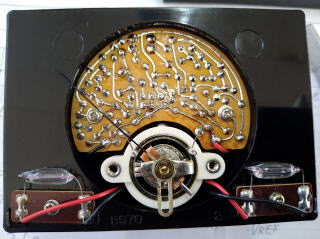

駆動基板が見えます。
メーター裏側のねじ２本を外します。
指針を曲げないよう注意。
２０２０／１２ 初回掲載
２０２５／３／ ８ 最終更新
今回は この対策で 回復しました。
このレベルメータに電源を供給してみたら・・・・・・
実験用の安定化電源装置から ＤＣ２４Ｖを供給してみると 指針が振り切れ、いくら時間が経過しても指針が戻ることはありません。
電源電圧を１５Ｖ程に落とすと 振り切れる状態は解消します。時間が経過すると徐々に指針が戻りますが、完全に戻ることはありません。
さすがに ５０年も経過していれば いくら「未使用新品」でも故障しますね。
ちょっとがっかりしましたが できることをやってみようと思います。
このメーターを使った工作は、こちらに掲載しています。
箱に入っていた 取説 その１ その２ です。サイズがＡ４より大きいため スキャナに乗らないため ２分割しました。
このメータを 自分のオーディオシステムに組み入れたいと思います。
といっても 電源をつないで アッテネータをつけるだけですが。
メーターの駆動電源は ＤＣ２４Ｖ±１Ｖ ＤＣ２５Ｖ以上は加えないこと。
ランプは ＡＣ６．３Ｖ
指針は １Ｖｒｍｓで ０ｄＢを 指すようです。
回路基板が取り出せます。
作業のしやすさから 半固定VRの基板も外します。
ナット２個です。

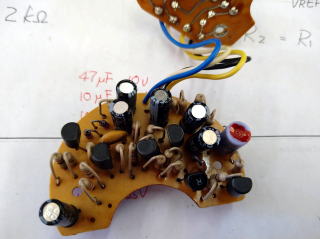

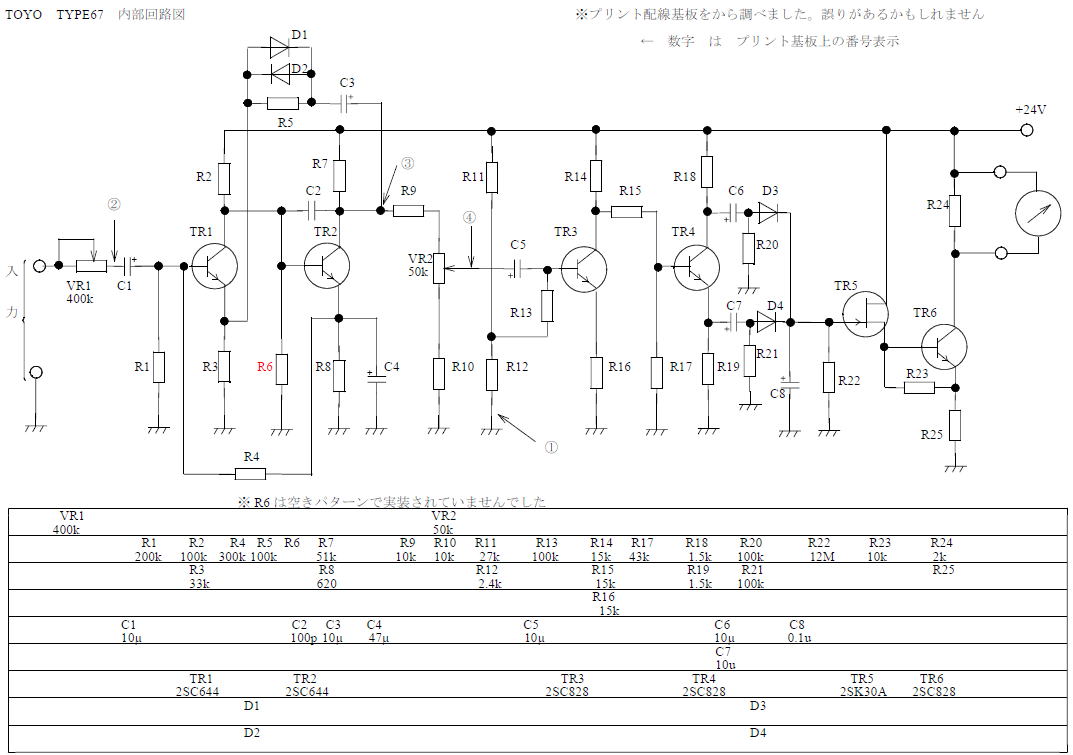

駆動基板上の電解コンデンサをすべて交換してみることにした。
４７μF と １０μFで 耐電圧が異なるものが使われていた。
耐電圧は ５０Ｖのものに交換した。
写真は交換後。
赤いマーキングがされているコンデンサは 交換しませんでした。
